在Java相关的岗位面试中，很多面试官都喜欢考察面试者对Java并发的了解程度，而以volatile关键字作为一个小的切入点，往往可以一问到底，把Java内存模型（JMM），Java并发编程的一些特性都牵扯出来，深入地话还可以考察JVM底层实现以及操作系统的相关知识。

1. JMM 与 JVM 内存结构有什么区别？
2. 到底什么是 JMM (Java Memory Model) 内存模型，JMM 的跟并发编程有什么关系？
3. 内存模型最重要的内容：指令重排、原子性、内存可见性。
4. volatile 内存可见性指的是什么？它的运用场景以及常见错误使用方式避坑指南。
5. 分析 synchronized 实现原理跟 monitor 的关系；

并发和并行

并行(parallel)：指在同一时刻，有多条指令在多个处理器上同时执行。所以无论从微观还是 从宏观来看，二者都是一起执行的。

并发(concurrency)：指在同一时刻只能有一条指令执行，但多个进程指令被快速的轮换执 行，使得在宏观上具有多个进程同时执行的效果，但在微观上并不是同时执行的，只是把时间 分成若干段，使多个进程快速交替的执行。

并行在多处理器系统中存在，而并发可以在单处理器和多处理器系统中都存在，并发能够在单 处理器系统中存在是因为并发是并行的假象，并行要求程序能够同时执行多个操作，而并发只 是要求程序假装同时执行多个操作（每个小时间片执行一个操作，多个操作快速切换执行）

并发三大特性

并发编程Bug的源头：可见性、原子性和有序性问题。

可见性

当一个线程修改了共享变量的值，其他线程能够看到修改的值。Java 内存模型是通过在变量修改后将新值同步回主内存，在变量读取前从主内存刷新变量值这种依赖主内存作为传递媒介的方法来实现可见性的。

public class VisibilityTest {
    private  boolean flag = true;
    private int count = 0;

    public void refresh() {
        flag = false;
        System.out.println(Thread.currentThread().getName() + "修改flag:"+flag);
    }

    public void load() {
        System.out.println(Thread.currentThread().getName() + "开始执行.....");
        while (flag) {

            count++;
        }
        System.out.println(Thread.currentThread().getName() + "跳出循环: count=" + count);
    }

    public static void main(String[] args) throws InterruptedException {
        VisibilityTest test = new VisibilityTest();

        // 线程threadA模拟数据加载场景
        Thread threadA = new Thread(() -> test.load(), "threadA");
        threadA.start();

        // 让threadA执行一会儿
        Thread.sleep(1000);
        // 线程threadB通过flag控制threadA的执行时间
        Thread threadB = new Thread(() -> test.refresh(), "threadB");
        threadB.start();

    }

}

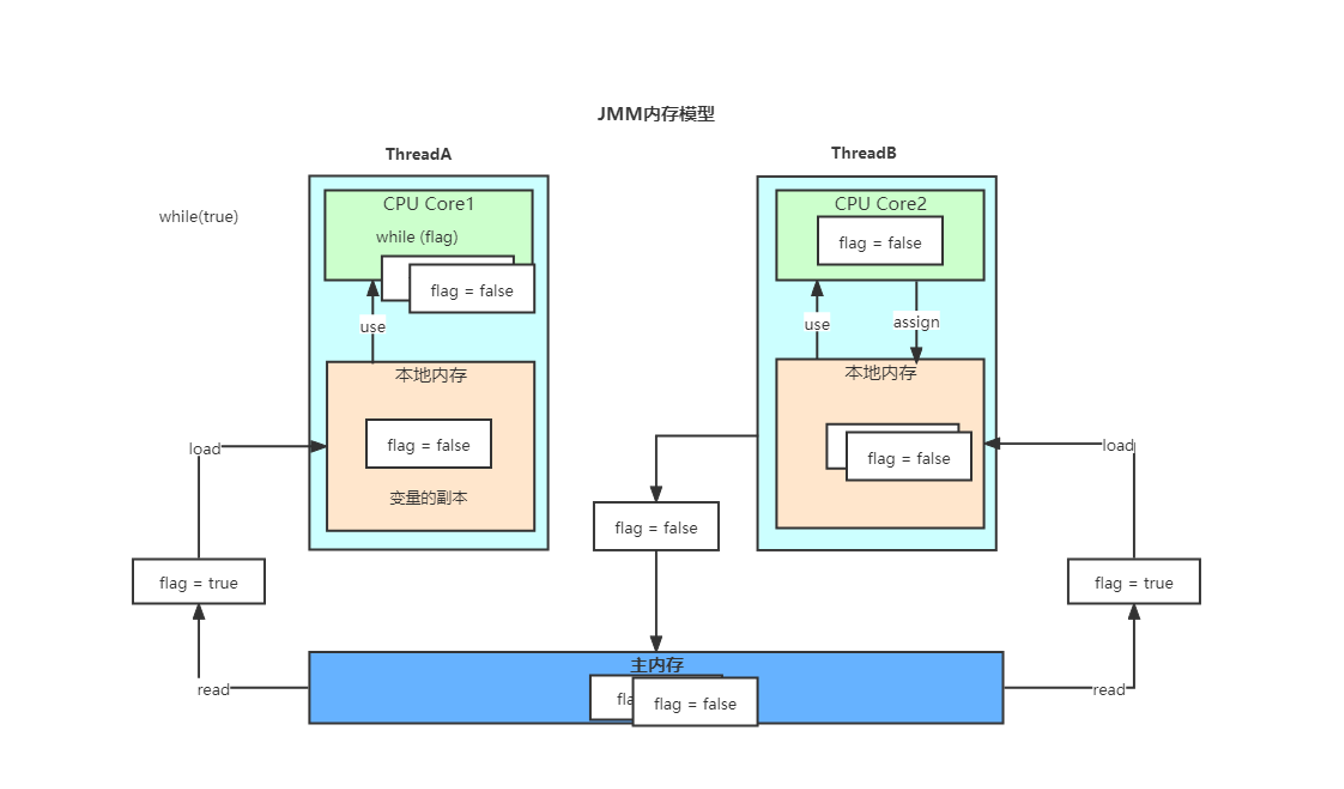

threadA开始执行..... threadB修改flag:false

从运行结果可以看出没有跳出循环，线程A对线程B所修改的变量不可见。

解决方案：

以下方法都是在while (flag) {}中实现

1、Thread.yield();

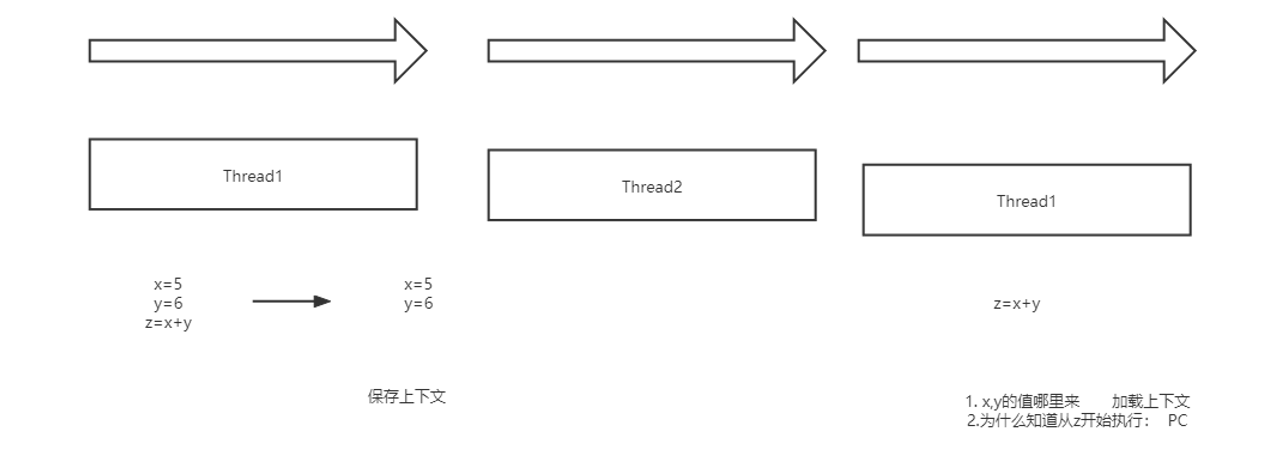

释放时间片，上下文切换，从主内存中重新加载 flag

2、 Thread.sleep(1);

3、LockSupport.unpark(Thread.currentThread());

总结： Java中可见性如何保证？ 方式归类有两种： 1. jvm层面 storeLoad内存屏障 ===> x86 lock替代了mfence 2. 上下文切换 Thread.yield();

如何保证可见性

• 通过 volatile 关键字保证可见性。
• 通过 内存屏障保证可见性（UnsafeFactory.getUnsafe().storeFence()）。
• 通过 synchronized 关键字保证可见性。
• 通过 Lock保证可见性。
• 通过 final 关键字保证可见性

有序性

即程序执行的顺序按照代码的先后顺序执行。JVM 存在指令重排，所以存在有序性问题。

如何保证有序性

• 通过 volatile 关键字保证可见性。

• 通过 内存屏障保证可见性。

• 通过 synchronized关键字保证有序性。

• 通过 Lock保证有序性。

原子性 Atomicity

一个或多个操作，要么全部执行且在执行过程中不被任何因素打断，要么全部不执行。在 Java 中，对基本数据类型的变量的读取和赋值操作是原子性操作（64位处理器）。不采取任何的原子性保障措施的自增操作并不是原子性的。

在开发中通常需要保证多个操作的原子性，所以在JMM中提供了lock、unlock操作，尽管虚拟机未将这两个操作开放提供给用户使用。但是却提供了更高层次的字节码指令monitorenter、monitorexit来隐式地使用了这两个操作，而这两个字节码指令反映到Java代码层面就是同步块——synchronized关键字。所以synchronized块之间的一系列操作同样具备原子性.

如何保证原子性

• 通过 synchronized 关键字保证原子性。
• 通过 Lock保证原子性。
• 通过 CAS保证原子性。

Java内存模型（JMM）

Java虚拟机规范中定义了Java内存模型（Java Memory Model，JMM），因为在不同的硬件生产商和不同的操作系统下，内存的访问有一定的差异，所以会造成相同的代码运行在不同的系统上会出现各种问题。所以 java内存模型(JMM)屏蔽掉各种硬件和操作系统的内存访问差异，以实现让java程序在各种平台下都能达到一致的并发效果。

JMM规范了Java虚拟机与计算机内存是如何协同工作的：规定了一个线程如何和何时可以看到由其他线程修改过后的共享变量的值，以及在必须时如何同步的访问共享变量。JMM描述的是一种抽象的概念，一组规则，通过这组规则控制程序中各个变量在共享数据区域和私有数据区域的访问方式，JMM是围绕原子性、有序性、可见性展开的。

简单来说，由于CPU执行指令的速度是很快的，但是内存访问的速度就慢了很多，相差的不是一个数量级，所以搞处理器的那群大佬们又在CPU里加了好几层高速缓存。

在Java内存模型里，对上述的优化又进行了一波抽象。JMM规定所有变量都是存在主内存中的，包括实例变量，静态变量，但是不包括局部变量和方法参数。类似于上面提到的普通内存，每个线程又包含自己的工作内存，方便理解就可以看成CPU上的寄存器或者高速缓存。所以线程的操作都是以工作内存为主，它们只能访问自己的工作内存，且工作前后都要把值在同步回主内存。线程的工作内存保存了该线程用到的变量和主内存的副本拷贝，线程对变量的操作都在工作内存中进行。线程不能直接读写主内存中的变量。

不同的线程之间也无法访问对方工作内存中的变量。线程之间变量值的传递均需要通过主内存来完成。

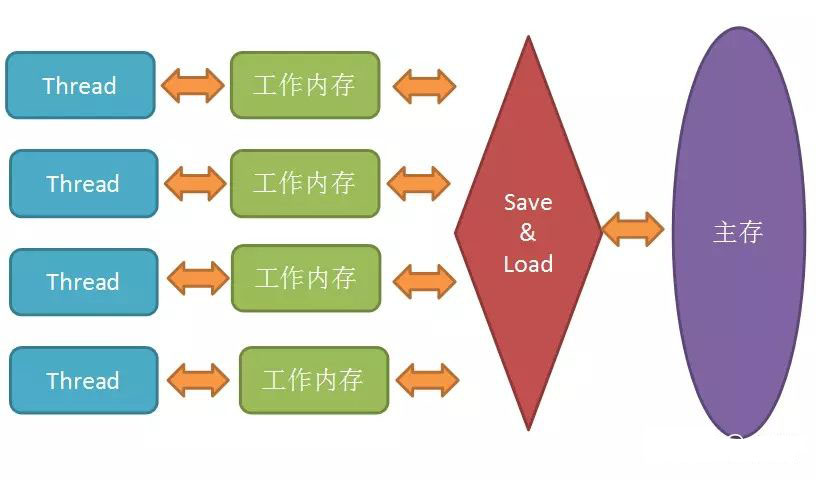

每个线程的工作内存都是独立的，线程操作数据只能在工作内存中进行，然后刷回到主存。这是 Java 内存模型定义的线程基本工作方式。

从抽象的角度来看，JMM定义了线程和主内存之间的抽象关系：

• 线程之间的共享变量存储在主内存（Main Memory）中
• 每个线程都有一个私有的本地内存（Local Memory），本地内存是JMM的一个抽象概念，并不真实存在，它涵盖了缓存、写缓冲区、寄存器以及其他的硬件和编译器优化。本地内存中存储了该线程以读/写共享变量的拷贝副本。
• 从更低的层次来说，主内存就是硬件的内存，而为了获取更好的运行速度，虚拟机及硬件系统可能会让工作内存优先存储于寄存器和高速缓存中。
• Java内存模型中的线程的工作内存（working memory）是cpu的寄存器和高速缓存的抽象描述。而JVM的静态内存储模型（JVM内存模型）只是一种对内存的物理划分而已，它只局限在内存，而且只局限在JVM的内存。

在线程执行时，首先会从主存中read变量值，再load到工作内存中的副本中，然后再传给处理器执行，执行完毕后再给工作内存中的副本赋值，随后工作内存再把值传回给主存，主存中的值才更新。

使用工作内存和主存，虽然加快的速度，但是也带来了一些问题。比如看下面一个例子：

i = i + 1;

假设i初值为0，当只有一个线程执行它时，结果肯定得到1，当两个线程执行时，会得到结果2吗？这倒不一定了。可能存在这种情况：

线程1： load i from 主存    // i = 0
        i + 1  // i = 1
线程2： load i from主存  // 因为线程1还没将i的值写回主存，所以i还是0
        i +  1 //i = 1
线程1:  save i to 主存
线程2： save i to 主存

如果两个线程按照上面的执行流程，那么i最后的值居然是1了。如果最后的写回生效的慢，你再读取i的值，都可能是0，这就是缓存不一致问题。

从 JMM 角度理解下上面的案例

• 一个本地变量可能是原始类型，在这种情况下，它总是“呆在”线程栈上。
• 一个本地变量也可能是指向一个对象的一个引用。在这种情况下，引用（这个本地变量）存放在线程栈上，但是对象本身存放在堆上。
• 一个对象可能包含方法，这些方法可能包含本地变量。这些本地变量仍然存放在线程栈上，即使这些方法所属的对象存放在堆上。
• 一个对象的成员变量可能随着这个对象自身存放在堆上。不管这个成员变量是原始类型还是引用类型。
• 静态成员变量跟随着类定义一起也存放在堆上。
• 存放在堆上的对象可以被所有持有对这个对象引用的线程访问。当一个线程可以访问一个对象时，它也可以访问这个对象的成员变量。如果两个线程同时调用同一个对象上的同一个方法，它们将会都访问这个对象的成员变量，但是每一个线程都拥有这个成员变量的私有拷贝。

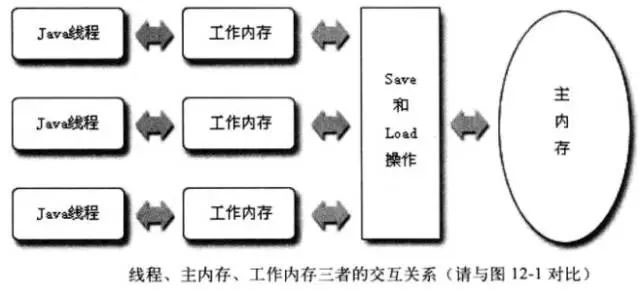

关于主内存与工作内存之间的具体交互协议，即一个变量如何从主内存拷贝到工作内存、如何从工作内存同步到主内存之间的实现细节，Java内存模型定义了以下八种操作来完成：

• lock（锁定）：作用于主内存的变量，把一个变量标识为一条线程独占状态。
• unlock（解锁）：作用于主内存变量，把一个处于锁定状态的变量释放出来，释放后的变量才可以被其他线程锁定。
• read（读取）：作用于主内存变量，把一个变量值从主内存传输到线程的工作内存中，以便随后的load动作使用
• load（载入）：作用于工作内存的变量，它把read操作从主内存中得到的变量值放入工作内存的变量副本中。
• use（使用）：作用于工作内存的变量，把工作内存中的一个变量值传递给执行引擎，每当虚拟机遇到一个需要使用变量的值的字节码指令时将会执行这个操作。
• assign（赋值）：作用于工作内存的变量，它把一个从执行引擎接收到的值赋值给工作内存的变量，每当虚拟机遇到一个给变量赋值的字节码指令时执行这个操作。
• store（存储）：作用于工作内存的变量，把工作内存中的一个变量的值传送到主内存中，以便随后的write的操作。
• write（写入）：作用于主内存的变量，它把store操作从工作内存中一个变量的值传送到主内存的变量中。

​

Java内存模型还规定了在执行上述八种基本操作时，必须满足如下规则：

• 如果要把一个变量从主内存中复制到工作内存，就需要按顺寻地执行read和load操作， 如果把变量从工作内存中同步回主内存中，就要按顺序地执行store和write操作。但Java内存模型只要求上述操作必须按顺序执行，而没有保证必须是连续执行。
• 不允许read和load、store和write操作之一单独出现
• 不允许一个线程丢弃它的最近assign的操作，即变量在工作内存中改变了之后必须同步到主内存中。
• 不允许一个线程无原因地（没有发生过任何assign操作）把数据从工作内存同步回主内存中。
• 一个新的变量只能在主内存中诞生，不允许在工作内存中直接使用一个未被初始化（load或assign）的变量。即就是对一个变量实施use和store操作之前，必须先执行过了assign和load操作。
• 一个变量在同一时刻只允许一条线程对其进行lock操作，但lock操作可以被同一条线程重复执行多次，多次执行lock后，只有执行相同次数的unlock操作，变量才会被解锁。lock和unlock必须成对出现
• 如果对一个变量执行lock操作，将会清空工作内存中此变量的值，在执行引擎使用这个变量前需要重新执行load或assign操作初始化变量的值
• 如果一个变量事先没有被lock操作锁定，则不允许对它执行unlock操作；也不允许去unlock一个被其他线程锁定的变量。
• 对一个变量执行unlock操作之前，必须先把此变量同步到主内存中（执行store和write操作）。

JMM模型下的线程间通信

线程间通信必须要经过主内存。

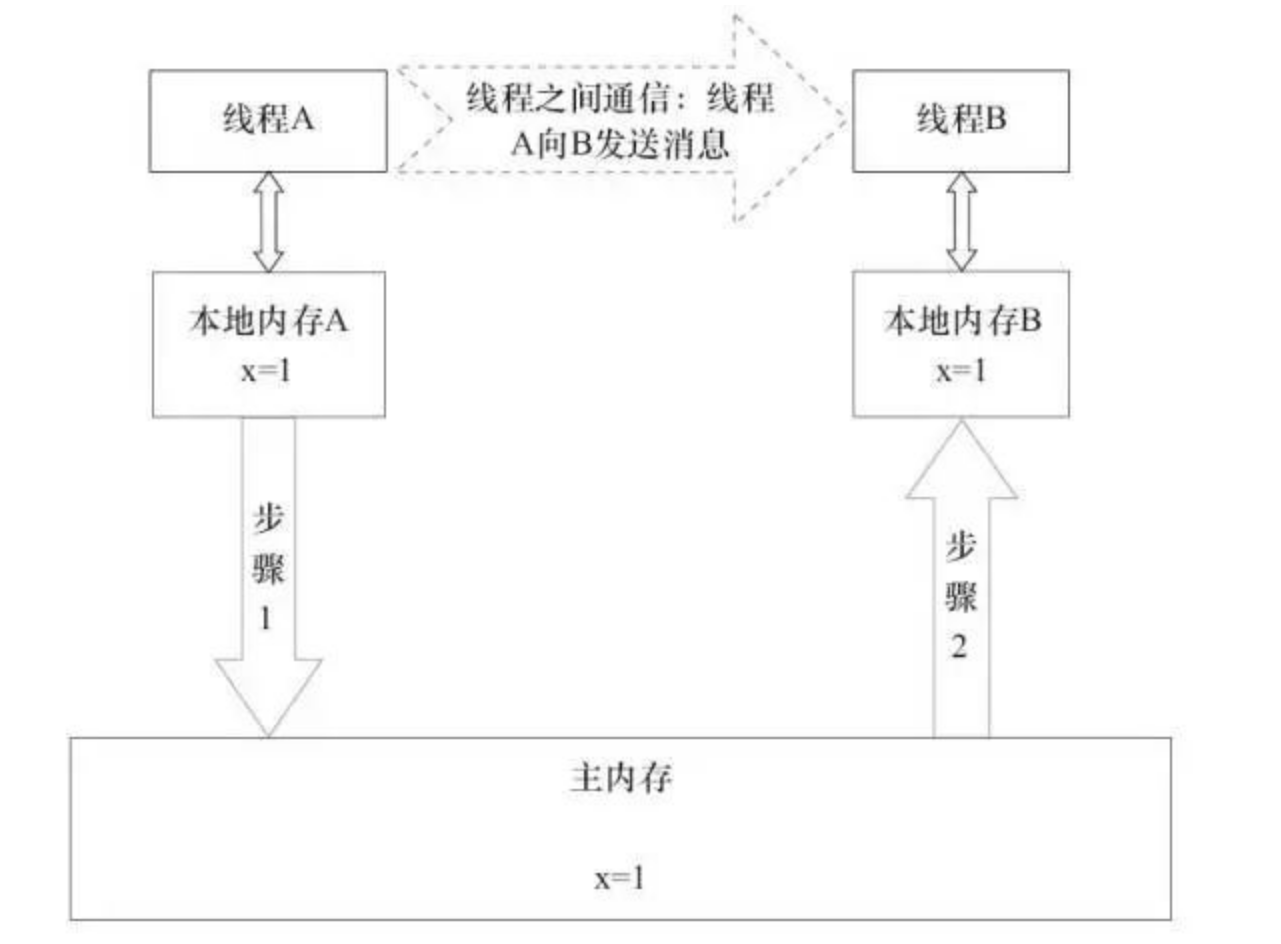

如下，如果线程A与线程B之间要通信的话，必须要经历下面2个步骤：

1）线程A把本地内存A中更新过的共享变量刷新到主内存中去。

2）线程B到主内存中去读取线程A之前已更新过的共享变量。

JMM与硬件内存架构的关系

Java内存模型与硬件内存架构之间存在差异。硬件内存架构没有区分线程栈和堆。对于硬件，所有的线程栈和堆都分布在主内存中。部分线程栈和堆可能有时候会出现在CPU缓存中和CPU内部的寄存器中。如下图所示，Java内存模型和计算机硬件内存架构是一个交叉关系：

硬件内存架构

现代硬件内存模型与Java内存模型有一些不同，理解内存模型架构以及Java内存模型如何与它协同工作也是非常重要的。

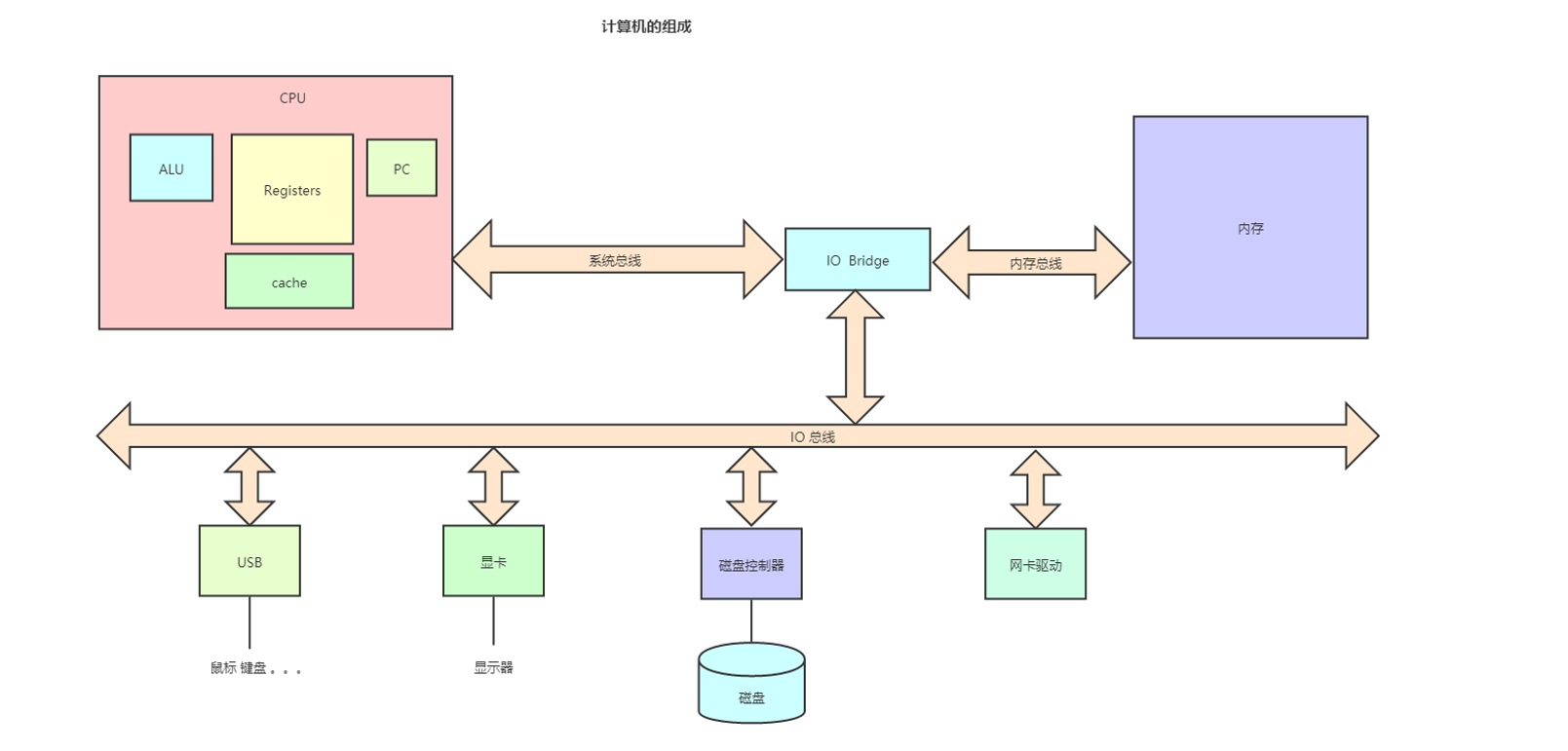

现代计算机硬件架构的简单图示：

• 多CPU：一个现代计算机通常由两个或者多个CPU。其中一些CPU还有多核。从这一点可以看出，在一个有两个或者多个CPU的现代计算机上同时运行多个线程是可能的。每个CPU在某一时刻运行一个线程是没有问题的。这意味着，如果你的Java程序是多线程的，在你的Java程序中每个CPU上一个线程可能同时（并发）执行。
• CPU寄存器：每个CPU都包含一系列的寄存器，它们是CPU内内存的基础。CPU在寄存器上执行操作的速度远大于在主存上执行的速度。这是因为CPU访问寄存器的速度远大于主存。
• 高速缓存cache：由于计算机的存储设备与处理器的运算速度之间有着几个数量级的差距，所以现代计算机系统都不得不加入一层读写速度尽可能接近处理器运算速度的高速缓存（Cache）来作为内存与处理器之间的缓冲：将运算需要使用到的数据复制到缓存中，让运算能快速进行，当运算结束后再从缓存同步回内存之中，这样处理器就无须等待缓慢的内存读写了。CPU访问缓存层的速度快于访问主存的速度，但通常比访问内部寄存器的速度还要慢一点。每个CPU可能有一个CPU缓存层，一些CPU还有多层缓存。在某一时刻，一个或者多个缓存行（cache lines）可能被读到缓存，一个或者多个缓存行可能再被刷新回主存。
• 内存：一个计算机还包含一个主存。所有的CPU都可以访问主存。主存通常比CPU中的缓存大得多。
• 运作原理：通常情况下，当一个CPU需要读取主存时，它会将主存的部分读到CPU缓存中。它甚至可能将缓存中的部分内容读到它的内部寄存器中，然后在寄存器中执行操作。当CPU需要将结果写回到主存中去时，它会将内部寄存器的值刷新到缓存中，然后在某个时间点将值刷新回主存。

一些问题：（尤其多线程环境下）

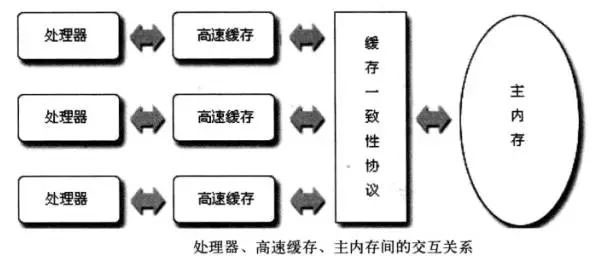

• 缓存一致性问题：在多处理器系统中，每个处理器都有自己的高速缓存，而它们又共享同一主内存（MainMemory）。基于高速缓存的存储交互很好地解决了处理器与内存的速度矛盾，但是也引入了新的问题：缓存一致性（CacheCoherence）。当多个处理器的运算任务都涉及同一块主内存区域时，将可能导致各自的缓存数据不一致的情况，如果真的发生这种情况，那同步回到主内存时以谁的缓存数据为准呢？为了解决一致性的问题，需要各个处理器访问缓存时都遵循一些协议，在读写时要根据协议来进行操作，这类协议有MSI、MESI（IllinoisProtocol）、MOSI、Synapse、Firefly及DragonProtocol，等等：

• 指令重排序问题：为了使得处理器内部的运算单元能尽量被充分利用，处理器可能会对输入代码进行乱序执行（Out-Of-Order Execution）优化，处理器会在计算之后将乱序执行的结果重组，保证该结果与顺序执行的结果是一致的，但并不保证程序中各个语句计算的先后顺序与输入代码中的顺序一致。因此，如果存在一个计算任务依赖另一个计算任务的中间结果，那么其顺序性并不能靠代码的先后顺序来保证。与处理器的乱序执行优化类似，Java虚拟机的即时编译器中也有类似的指令重排序（Instruction Reorder）优化

CPU缓存架构&缓存一致性协议

CPU高速缓存（Cache Memory）

CPU缓存即高速缓冲存储器，是位于CPU与主内存间的一种容量较小但速度很高的存储器。由于CPU的速度远高于主内存，CPU直接从内存中存取数据要等待一定时间周期，Cache中保存着CPU刚用过或循环使用的一部分数据，当CPU再次使用该部分数据时可从Cache中直接调用,减少CPU的等待时间，提高了系统的效率。

在CPU访问存储设备时，无论是存取数据抑或存取指令，都趋于聚集在一片连续的区域中，这就是局部性原理。

时间局部性（Temporal Locality）：如果一个信息项正在被访问，那么在近期它很可能还会被再次访问。

比如循环、递归、方法的反复调用等。

空间局部性（Spatial Locality）：如果一个存储器的位置被引用，那么将来他附近的位置也会被引用。

比如顺序执行的代码、连续创建的两个对象、数组等。

多CPU多核缓存架构

**物理CPU：**物理CPU就是插在主机上的真实的CPU硬件，在Linux下可以数不同的physical id 来确认主机的物理CPU个数。

核心数：我们常常会听说多核处理器，其中的核指的就是核心数。在Linux下可以通过cores来确认主机的物理CPU的核心数。

逻辑CPU：逻辑CPU跟超线程技术有联系，假如物理CPU不支持超线程的，那么逻辑CPU的数量等于核心数的数量；如果物理CPU支持超线程，那么逻辑CPU的数目是核心数数目的两倍。在Linux下可以通过 processors 的数目来确认逻辑CPU的数量。

现代CPU为了提升执行效率，减少CPU与内存的交互，一般在CPU上集成了多级缓存架构，常见的为三级缓存结构。

​

缓存一致性（Cache coherence）

计算机体系结构中，缓存一致性是共享资源数据的一致性，这些数据最终存储在多个本地缓存中。当系统中的客户机维护公共内存资源的缓存时，可能会出现数据不一致的问题，这在多处理系统中的cpu中尤其如此。

​

在共享内存多处理器系统中，每个处理器都有一个单独的缓存内存，共享数据可能有多个副本:一个副本在主内存中，一个副本在请求它的每个处理器的本地缓存中。当数据的一个副本发生更改时，其他副本必须反映该更改。缓存一致性是确保共享操作数(数据)值的变化能够及时地在整个系统中传播的规程。

​

缓存一致性的要求

写传播（Write Propagation）

对任何缓存中的数据的更改都必须传播到对等缓存中的其他副本(该缓存行的副本)。

事务串行化（Transaction Serialization）

对单个内存位置的读/写必须被所有处理器以相同的顺序看到。理论上，一致性可以在加载/存储粒度上执行。然而，在实践中，它通常在缓存块的粒度上执行。

一致性机制（Coherence mechanisms）

确保一致性的两种最常见的机制是窥探机制（snooping ）和基于目录的机制（directory-based），这两种机制各有优缺点。如果有足够的带宽可用，基于协议的窥探往往会更快，因为所有事务都是所有处理器看到的请求/响应。其缺点是窥探是不可扩展的。每个请求都必须广播到系统中的所有节点，这意味着随着系统变大，(逻辑或物理)总线的大小及其提供的带宽也必须增加。另一方面，目录往往有更长的延迟(3跳 请求/转发/响应)，但使用更少的带宽，因为消息是点对点的，而不是广播的。由于这个原因，许多较大的系统(>64处理器)使用这种类型的缓存一致性。

总线仲裁机制

在计算机中，数据通过总线在处理器和内存之间传递。每次处理器和内存之间的数据传递都是通过一系列步骤来完成的，这一系列步骤称之为总线事务（Bus Transaction）。总线事务包括读事务（Read Transaction）和写事务（WriteTransaction）。读事务从内存传送数据到处理器，写事务从处理器传送数据到内存，每个事务会读/写内存中一个或多个物理上连续的字。这里的关键是，总线会同步试图并发使用总线的事务。在一个处理器执行总线事务期间，总线会禁止其他的处理器和I/O设备执行内存的读/写。

​

假设处理器A，B和C同时向总线发起总线事务，这时总线仲裁（Bus Arbitration）会对竞争做出裁决，这里假设总线在仲裁后判定处理器A在竞争中获胜（总线仲裁会确保所有处理器都能公平的访问内存）。此时处理器A继续它的总线事务，而其他两个处理器则要等待处理器A的总线事务完成后才能再次执行内存访问。假设在处理器A执行总线事务期间（不管这个总线事务是读事务还是写事务），处理器D向总线发起了总线事务，此时处理器D的请求会被总线禁止。

总线的这种工作机制可以把所有处理器对内存的访问以串行化的方式来执行。在任意时间点，最多只能有一个处理器可以访问内存。这个特性确保了单个总线事务之中的内存读/写操作具有原子性。

原子操作是指不可被中断的一个或者一组操作。处理器会自动保证基本的内存操作的原子性，也就是一个处理器从内存中读取或者写入一个字节时，其他处理器是不能访问这个字节的内存地址。最新的处理器能自动保证单处理器对同一个缓存行里进行16/32/64位的操作是原子的，但是复杂的内存操作处理器是不能自动保证其原子性的，比如跨总线宽度、跨多个缓存行和跨页表的访问。处理器提供总线锁定和缓存锁定两个机制来保证复杂内存操作的原子性。

总线锁定

总线锁定就是使用处理器提供的一个 LOCK＃信号，当其中一个处理器在总线上输出此信号时，其它处理器的请求将被阻塞住，那么该处理器可以独占共享内存。

缓存锁定

由于总线锁定阻止了被阻塞处理器和所有内存之间的通信，而输出LOCK#信号的CPU可能只需要锁住特定的一块内存区域，因此总线锁定开销较大。

缓存锁定是指内存区域如果被缓存在处理器的缓存行中，并且在Lock操作期间被锁定，那么当它执行锁操作回写到内存时，处理器不会在总线上声言LOCK＃信号（总线锁定信号），而是修改内部的内存地址，并允许它的缓存一致性机制来保证操作的原子性，因为缓存一致性机制会阻止同时修改由两个以上处理器缓存的内存区域数据，当其他处理器回写已被锁定的缓存行的数据时，会使缓存行无效。

缓存锁定不能使用的特殊情况：

• 当操作的数据不能被缓存在处理器内部，或操作的数据跨多个缓存行时，则处理器会调用总线锁定。
• 有些处理器不支持缓存锁定。

《64-ia-32-architectures-software-developer-vol-3a-part-1-manual.pdf》中有如下描述：

32位的IA-32处理器支持对系统内存中的位置进行锁定的原子操作。这些操作通常用于管理共享的数据结构(如信号量、段描述符、系统段或页表)，在这些结构中，两个或多个处理器可能同时试图修改相同的字段或标志。处理器使用三种相互依赖的机制来执行锁定的原子操作:

• 有保证的原子操作
• 总线锁定，使用LOCK#信号和LOCK指令前缀
• 缓存一致性协议，确保原子操作可以在缓存的数据结构上执行(缓存锁);这种机制出现在Pentium 4、Intel Xeon和P6系列处理器中

总线窥探(Bus Snooping)

总线窥探(Bus snooping)是缓存中的一致性控制器(snoopy cache)监视或窥探总线事务的一种方案，其目标是在分布式共享内存系统中维护缓存一致性。包含一致性控制器(snooper)的缓存称为snoopy缓存。该方案由Ravishankar和Goodman于1983年提出。

工作原理

当特定数据被多个缓存共享时，处理器修改了共享数据的值，更改必须传播到所有其他具有该数据副本的缓存中。这种更改传播可以防止系统违反缓存一致性。数据变更的通知可以通过总线窥探来完成。所有的窥探者都在监视总线上的每一个事务。如果一个修改共享缓存块的事务出现在总线上，所有的窥探者都会检查他们的缓存是否有共享块的相同副本。如果缓存中有共享块的副本，则相应的窥探者执行一个动作以确保缓存一致性。这个动作可以是刷新缓存块或使缓存块失效。它还涉及到缓存块状态的改变，这取决于缓存一致性协议（cache coherence protocol）。

窥探协议类型

根据管理写操作的本地副本的方式，有两种窥探协议:

Write-invalidate

当处理器写入一个共享缓存块时，其他缓存中的所有共享副本都会通过总线窥探失效。这种方法确保处理器只能读写一个数据的一个副本。其他缓存中的所有其他副本都无效。这是最常用的窥探协议。MSI、MESI、MOSI、MOESI和MESIF协议属于该类型。

Write-update

当处理器写入一个共享缓存块时，其他缓存的所有共享副本都会通过总线窥探更新。这个方法将写数据广播到总线上的所有缓存中。它比write-invalidate协议引起更大的总线流量。这就是为什么这种方法不常见。Dragon和firefly协议属于此类别。

一致性协议（Coherence protocol）

一致性协议在多处理器系统中应用于高速缓存一致性。为了保持一致性，人们设计了各种模型和协议，如MSI、MESI(又名Illinois)、MOSI、MOESI、MERSI、MESIF、write-once、Synapse、Berkeley、Firefly和Dragon协议。

• MSI protocol, the basic protocol from which the MESI protocol is derived.
• Write-once (cache coherency), an early form of the MESI protocol.
• MESI protocol
• MOSI protocol
• MOESI protocol
• MESIF protocol
• MERSI protocol
• Dragon protocol
• Firefly protocol

MESI协议

MESI协议是一个基于写失效的缓存一致性协议，是支持回写（write-back）缓存的最常用协议。也称作伊利诺伊协议 (Illinois protocol，因为是在伊利诺伊大学厄巴纳-香槟分校被发明的)。与写通过（write through）缓存相比，回写缓冲能节约大量带宽。总是有“脏”（dirty）状态表示缓存中的数据与主存中不同。MESI协议要求在缓存不命中（miss）且数据块在另一个缓存时，允许缓存到缓存的数据复制。与MSI协议相比，MESI协议减少了主存的事务数量。这极大改善了性能。

状态

缓存行有4种不同的状态:

已修改Modified (M)

缓存行是脏的（dirty），与主存的值不同。如果别的CPU内核要读主存这块数据，该缓存行必须回写到主存，状态变为共享(S).

独占Exclusive (E)

缓存行只在当前缓存中，但是干净的--缓存数据同于主存数据。当别的缓存读取它时，状态变为共享；当前写数据时，变为已修改状态。

共享Shared (S)

缓存行也存在于其它缓存中且是未修改的。缓存行可以在任意时刻抛弃。

无效Invalid (I)

缓存行是无效的

任意一对缓存，对应缓存行的相容关系:

​

当块标记为 M (已修改), 在其他缓存中的数据副本被标记为I(无效).

​

伪共享的问题

如果多个核的线程在操作同一个缓存行中的不同变量数据，那么就会出现频繁的缓存失效，即使在代码层面看这两个线程操作的数据之间完全没有关系。这种不合理的资源竞争情况就是伪共享（False Sharing）。

​

linux下查看Cache Line大小

Cache Line大小是64Byte

​

或者执行 cat /proc/cpuinfo 命令

​

避免伪共享方案

1.缓存行填充

class Pointer {
    volatile long x;
    //避免伪共享： 缓存行填充
    long p1, p2, p3, p4, p5, p6, p7;
    volatile long y;

2.使用 @sun.misc.Contended 注解（java8）

注意需要配置jvm参数：-XX:-RestrictContended

测试：

public class FalseSharingTest {

    public static void main(String[] args) throws InterruptedException {
        testPointer(new Pointer());
    }

    private static void testPointer(Pointer pointer) throws InterruptedException {
        long start = System.currentTimeMillis();
        Thread t1 = new Thread(() -> {
            for (int i = 0; i < 100000000; i++) {
                pointer.x++;
            }
        });

        Thread t2 = new Thread(() -> {
            for (int i = 0; i < 100000000; i++) {
                pointer.y++;
            }
        });

        t1.start();
        t2.start();
        t1.join();
        t2.join();

        System.out.println(pointer.x+","+pointer.y);

        System.out.println(System.currentTimeMillis() - start);

    }
}


class Pointer {
    // 避免伪共享： @Contended +  jvm参数：-XX:-RestrictContended  jdk8支持
    //@Contended
    volatile long x;
    //避免伪共享： 缓存行填充
    //long p1, p2, p3, p4, p5, p6, p7;
    volatile long y;

Java内存模型解决的问题

当对象和变量被存放在计算机中各种不同的内存区域中时，就可能会出现一些具体的问题。Java内存模型建立所围绕的问题：在多线程并发过程中，如何处理多线程读同步问题与可见性（多线程缓存与指令重排序）、多线程写同步问题与原子性（多线程竞争race condition）。

1、多线程读同步与可见性

可见性（共享对象可见性）：线程对共享变量修改的可见性。当一个线程修改了共享变量的值，其他线程能够立刻得知这个修改

线程缓存导致的可见性问题：

如果两个或者更多的线程在没有正确的使用volatile声明或者同步的情况下共享一个对象，一个线程更新这个共享对象可能对其它线程来说是不可见的：共享对象被初始化在主存中。跑在CPU上的一个线程将这个共享对象读到CPU缓存中，然后修改了这个对象。只要CPU缓存没有被刷新会主存，对象修改后的版本对跑在其它CPU上的线程都是不可见的。这种方式可能导致每个线程拥有这个共享对象的私有拷贝，每个拷贝停留在不同的CPU缓存中。

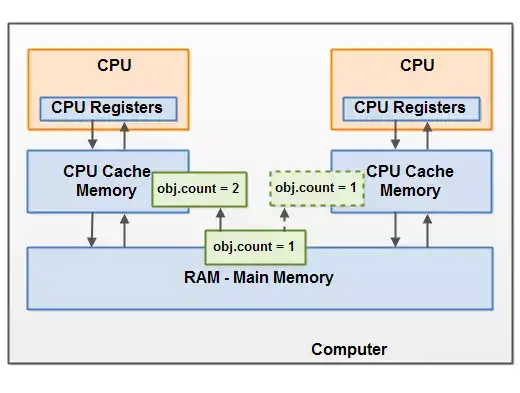

下图示意了这种情形。跑在左边CPU的线程拷贝这个共享对象到它的CPU缓存中，然后将count变量的值修改为2。这个修改对跑在右边CPU上的其它线程是不可见的，因为修改后的count的值还没有被刷新回主存中去。

解决这个内存可见性问题你可以使用：

• Java中的volatile关键字：volatile关键字可以保证直接从主存中读取一个变量，如果这个变量被修改后，总是会被写回到主存中去。Java内存模型是通过在变量修改后将新值同步回主内存，在变量读取前从主内存刷新变量值这种依赖主内存作为传递媒介的方式来实现可见性的，无论是普通变量还是volatile变量都是如此，普通变量与volatile变量的区别是：volatile的特殊规则保证了新值能立即同步到主内存，以及每个线程在每次使用volatile变量前都立即从主内存刷新。因此我们可以说volatile保证了多线程操作时变量的可见性，而普通变量则不能保证这一点。
• Java中的synchronized关键字：同步快的可见性是由“如果对一个变量执行lock操作，将会清空工作内存中此变量的值，在执行引擎使用这个变量前需要重新执行load或assign操作初始化变量的值”、“对一个变量执行unlock操作之前，必须先把此变量同步回主内存中（执行store和write操作）”这两条规则获得的。
• Java中的final关键字：final关键字的可见性是指，被final修饰的字段在构造器中一旦被初始化完成，并且构造器没有把“this”的引用传递出去（this引用逃逸是一件很危险的事情，其他线程有可能通过这个引用访问到“初始化了一半”的对象），那么在其他线程就能看见final字段的值（无须同步）

重排序导致的可见性问题：

Java程序中天然的有序性可以总结为一句话：如果在本地线程内观察，所有操作都是有序的（“线程内表现为串行”(Within-Thread As-If-Serial Semantics)）；如果在一个线程中观察另一个线程，所有操作都是无序的（“指令重排序”现象和“线程工作内存与主内存同步延迟”现象）。

Java语言提供了volatile和synchronized两个关键字来保证线程之间操作的有序性：

• volatile关键字本身就包含了禁止指令重排序的语义
• synchronized则是由“一个变量在同一个时刻只允许一条线程对其进行lock操作”这条规则获得的，这个规则决定了持有同一个锁的两个同步块只能串行地进入

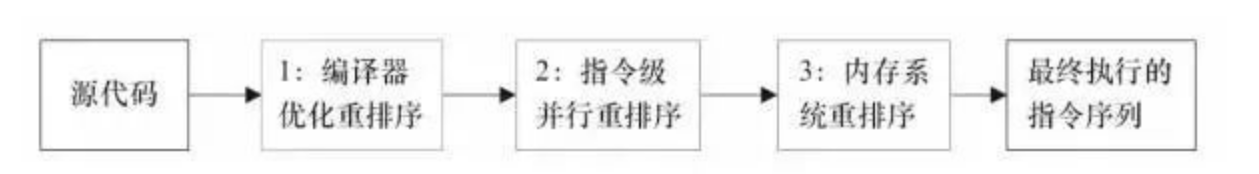

指令序列的重排序：

1）编译器优化的重排序。编译器在不改变单线程程序语义的前提下，可以重新安排语句的执行顺序。

2）指令级并行的重排序。现代处理器采用了指令级并行技术（Instruction-LevelParallelism，ILP）来将多条指令重叠执行。如果不存在数据依赖性，处理器可以改变语句对应机器指令的执行顺序。

3）内存系统的重排序。由于处理器使用缓存和读/写缓冲区，这使得加载和存储操作看上去可能是在乱序执行。

每个处理器上的写缓冲区，仅仅对它所在的处理器可见。这会导致处理器执行内存操作的顺序可能会与内存实际的操作执行顺序不一致。由于现代的处理器都会使用写缓冲区，因此现代的处理器都会允许对写-读操作进行重排序：

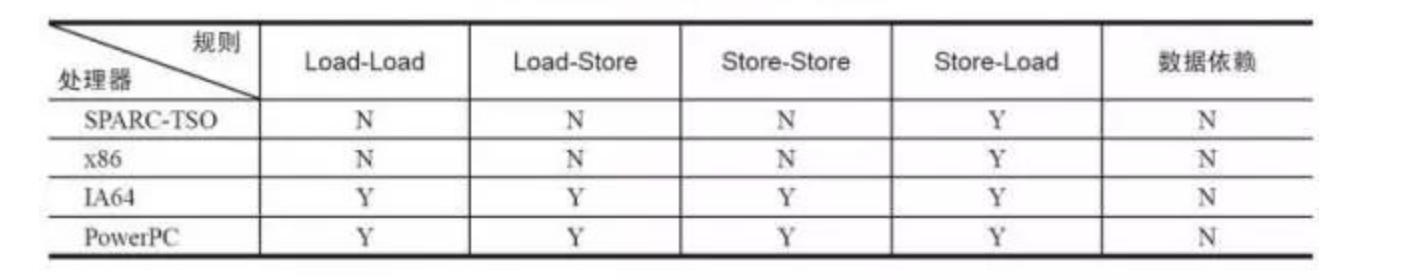

N表示处理器不允许两个操作重排序，Y表示允许重排序。

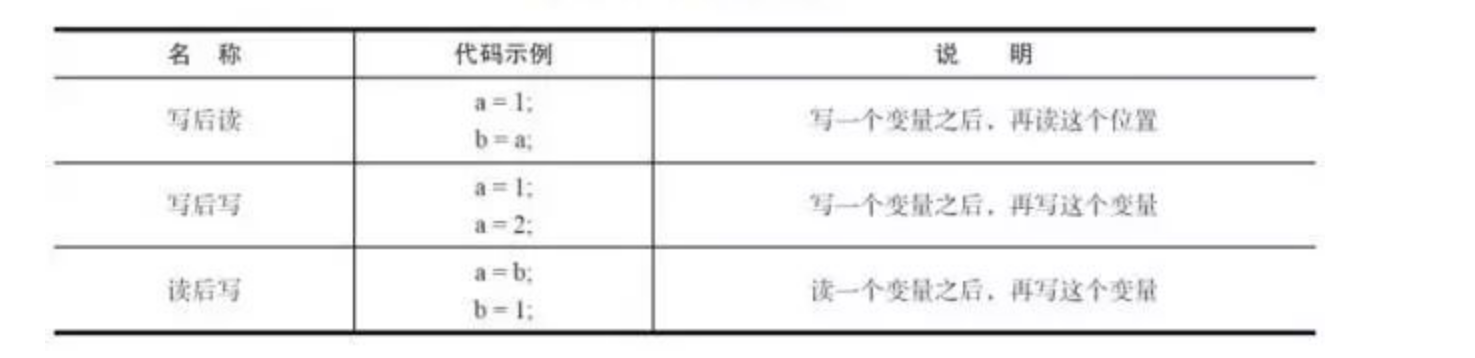

数据依赖：

编译器和处理器在重排序时，会遵守数据依赖性，编译器和处理器不会改变存在数据依赖关系的两个操作的执行顺序。（这里所说的数据依赖性仅针对单个处理器中执行的指令序列和单个线程中执行的操作，不同处理器之间和不同线程之间的数据依赖性不被编译器和处理器考虑）

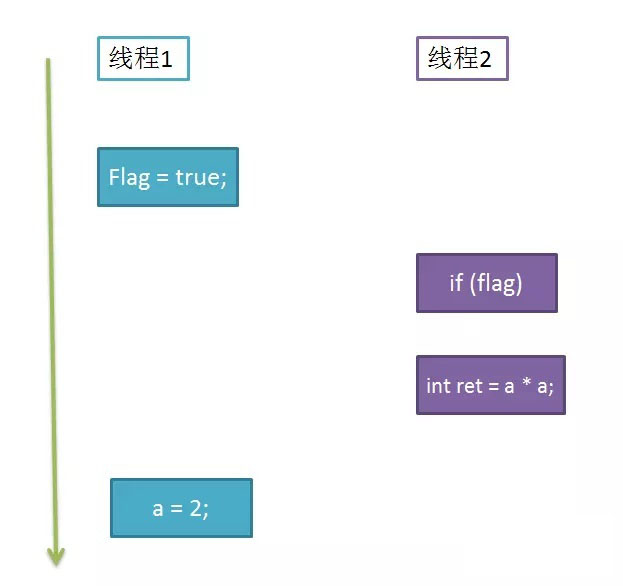

指令重排序对内存可见性的影响：

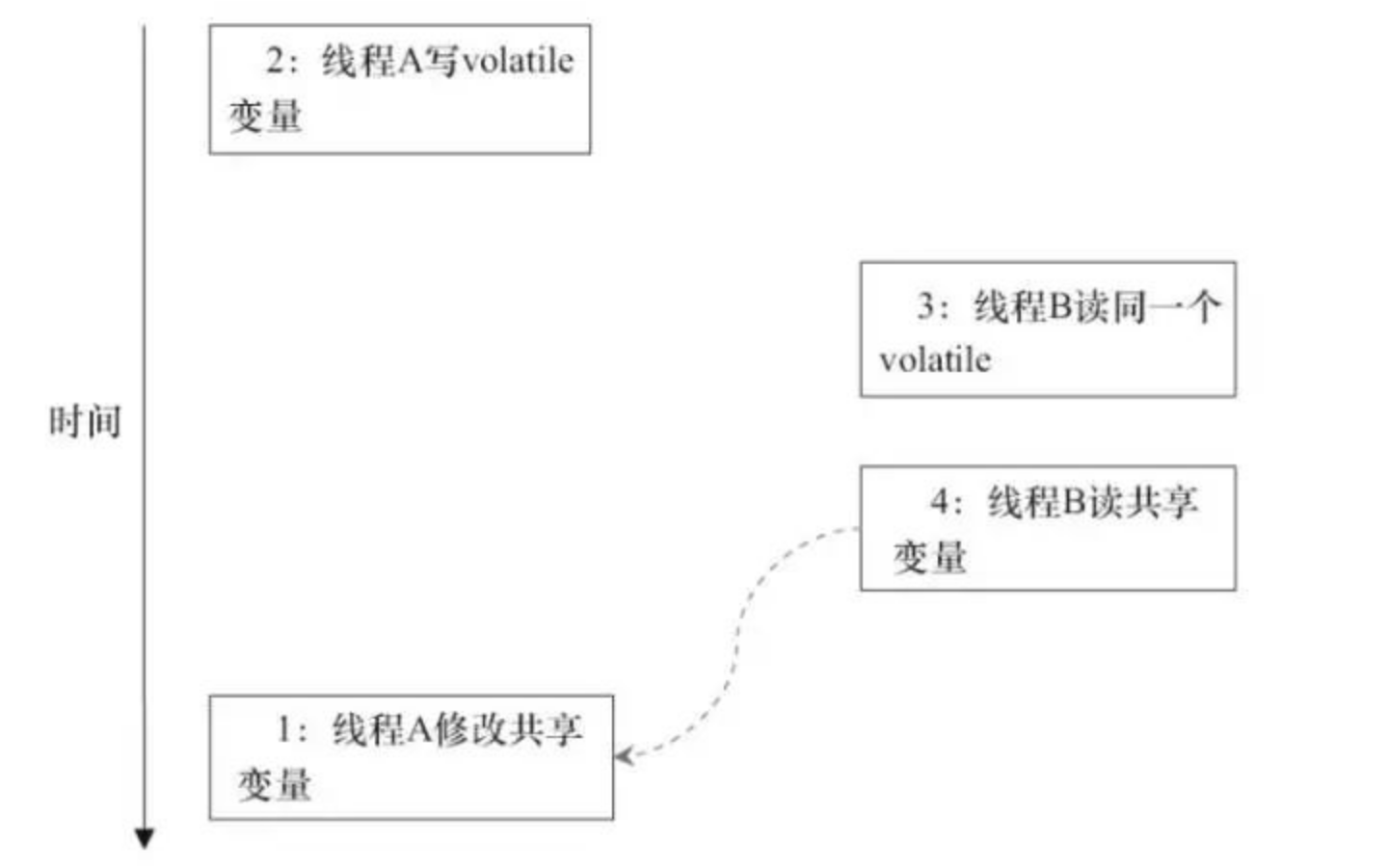

当1和2之间没有数据依赖关系时，1和2之间就可能被重排序（3和4类似）。这样的结果就是：读线程B执行4时，不一定能看到写线程A在执行1时对共享变量的修改。

as-if-serial语义

as-if-serial语义的意思是：**不管怎么重排序（编译器和处理器为了提高并行度），（单线程）程序的执行结果不能被改变。**编译器、runtime和处理器都必须遵守as-if-serial语义。

为了遵守as-if-serial语义，编译器和处理器不会对存在数据依赖关系的操作做重排序，因为这种重排序会改变执行结果。但是，如果操作之间不存在数据依赖关系，这些操作就可能被编译器和处理器重排序。

double pi = 3.14; // A
double r = 1.0; // B
double area = pi * r * r; // C

A和C之间存在数据依赖关系，同时B和C之间也存在数据依赖关系。因此在最终执行的指令序列中，C不能被重排序到A和B的前面（C排到A和B的前面，程序的结果将会被改变）。但A和B之间没有数据依赖关系，编译器和处理器可以重排序A和B之间的执行顺序。

happens-before

从JDK 5 开始，JMM使用happens-before的概念来阐述多线程之间的内存可见性。在JMM中，如果一个操作执行的结果需要对另一个操作可见，那么这两个操作之间必须存在happens-before关系。 happens-before和JMM关系如下图：

​

happens-before原则非常重要，它是判断数据是否存在竞争、线程是否安全的主要依据，依靠这个原则，我们解决在并发环境下两操作之间是否可能存在冲突的所有问题。下面我们就一个简单的例子稍微了解下happens-before ：

i = 1;       //线程A执行

j = i ;      //线程B执行

j 是否等于1呢？假定线程A的操作（i = 1）happens-before线程B的操作（j = i）,那么可以确定线程B执行后j = 1 一定成立，如果他们不存在happens-before原则，那么j = 1 不一定成立。这就是happens-before原则的威力。

happens-before原则定义如下：

1. 如果一个操作happens-before另一个操作，那么第一个操作的执行结果将对第二个操作可见，而且第一个操作的执行顺序排在第二个操作之前。
2. 两个操作之间存在happens-before关系，并不意味着一定要按照happens-before原则制定的顺序来执行。如果重排序之后的执行结果与按照happens-before关系来执行的结果一致，那么这种重排序并不非法。

下面是happens-before原则规则：

1.程序次序规则：一个线程内，按照代码顺序，书写在前面的操作先行发生于书写在后面的操作；

2.锁定规则：一个unLock操作先行发生于后面对同一个锁的lock操作；

3.volatile变量规则：对一个变量的写操作先行发生于后面对这个变量的读操作；

4.传递规则：如果操作A先行发生于操作B，而操作B又先行发生于操作C，则可以得出操作A先行发生于操作C；

5.线程启动规则：Thread对象的start()方法先行发生于此线程的每个一个动作；

6.线程中断规则：对线程interrupt()方法的调用先行发生于被中断线程的代码检测到中断事件的发生；

7.线程终结规则：线程中所有的操作都先行发生于线程的终止检测，我们可以通过Thread.join()方法结束、Thread.isAlive()的返回值手段检测到线程已经终止执行；

8.对象终结规则：一个对象的初始化完成先行发生于他的finalize()方法的开始；

我们来详细看看上面每条规则（摘自《深入理解Java虚拟机第12章》）：

程序次序规则：一段代码在单线程中执行的结果是有序的。注意是执行结果，因为虚拟机、处理器会对指令进行重排序。虽然重排序了，但是并不会影响程序的执行结果，所以程序最终执行的结果与顺序执行的结果是一致的。故而这个规则只对单线程有效，在多线程环境下无法保证正确性。

锁定规则：这个规则比较好理解，无论是在单线程环境还是多线程环境，一个锁处于被锁定状态，那么必须先执行unlock操作后面才能进行lock操作。

volatile变量规则：这是一条比较重要的规则，它标志着volatile保证了线程可见性。通俗点讲就是如果一个线程先去写一个volatile变量，然后一个线程去读这个变量，那么这个写操作一定是happens-before读操作的。

传递规则：提现了happens-before原则具有传递性，即A happens-before B , B happens-before C，那么A happens-before C

线程启动规则：假定线程A在执行过程中，通过执行ThreadB.start()来启动线程B，那么线程A对共享变量的修改在接下来线程B开始执行后确保对线程B可见。

线程终结规则：假定线程A在执行的过程中，通过制定ThreadB.join()等待线程B终止，那么线程B在终止之前对共享变量的修改在线程A等待返回后可见。

上面八条是原生Java满足Happens-before关系的规则，但是我们可以对他们进行推导出其他满足happens-before的规则：

1.将一个元素放入一个线程安全的队列的操作Happens-Before从队列中取出这个元素的操作

2.将一个元素放入一个线程安全容器的操作Happens-Before从容器中取出这个元素的操作

3.在CountDownLatch上的倒数操作Happens-Before CountDownLatch#await()操作

4.释放Semaphore许可的操作Happens-Before获得许可操作

5.Future表示的任务的所有操作Happens-Before Future#get()操作

6.向Executor提交一个Runnable或Callable的操作Happens-Before任务开始执行操作

这里再说一遍happens-before的概念：如果两个操作不存在上述（前面8条 + 后面6条）任一一个happens-before规则，那么这两个操作就没有顺序的保障，JVM可以对这两个操作进行重排序。如果操作A happens-before操作B，那么操作A在内存上所做的操作对操作B都是可见的。

下面就用一个简单的例子来描述下happens-before原则：

private int i = 0;
public void write(int j ){
     i = j;
}
public int read(){
    return i;
}

我们约定线程A执行write()，线程B执行read()，且线程A优先于线程B执行，那么线程B获得结果是什么？；我们就这段简单的代码一次分析happens-before的规则（规则5、6、7、8 + 推导的6条可以忽略，因为他们和这段代码毫无关系）：

• 由于两个方法是由不同的线程调用，所以肯定不满足程序次序规则；
• 两个方法都没有使用锁，所以不满足锁定规则；
• 变量i不是用volatile修饰的，所以volatile变量规则不满足；
• 传递规则肯定不满足；

所以我们无法通过happens-before原则推导出线程A happens-before线程B，虽然可以确认在时间上线程A优先于线程B指定，但是就是无法确认线程B获得的结果是什么，所以这段代码不是线程安全的。那么怎么修复这段代码呢？满足规则2、3任一即可。

happens-before原则是JMM中非常重要的原则，它是判断数据是否存在竞争、线程是否安全的主要依据，保证了多线程环境下的可见性。

2、多线程写同步与原子性

多线程竞争（Race Conditions）问题：当读，写和检查共享变量时出现race conditions。

如果两个或者更多的线程共享一个对象，多个线程在这个共享对象上更新变量，就有可能发生race conditions。

想象一下，如果线程A读一个共享对象的变量count到它的CPU缓存中。再想象一下，线程B也做了同样的事情，但是往一个不同的CPU缓存中。现在线程A将count加1，线程B也做了同样的事情。现在count已经被增加了两次，每个CPU缓存中一次。如果这些增加操作被顺序的执行，变量count应该被增加两次，然后原值+2被写回到主存中去。然而，两次增加都是在没有适当的同步下并发执行的。无论是线程A还是线程B将count修改后的版本写回到主存中取，修改后的值仅会被原值大1，尽管增加了两次：

解决这个问题可以使用Java同步块。一个同步块可以保证在同一时刻仅有一个线程可以进入代码的临界区。同步块还可以保证代码块中所有被访问的变量将会从主存中读入，当线程退出同步代码块时，所有被更新的变量都会被刷新回主存中去，不管这个变量是否被声明为volatile。

使用原子性保证多线程写同步问题：

**原子性：**指一个操作是按原子的方式执行的。要么该操作不被执行；要么以原子方式执行，即执行过程中不会被其它线程中断。

• Reads and writes are atomic for reference variables and for most primitive variables (all types except long and double).
• Reads and writes are atomic for all variables declared volatile (including long and double variables).

（https://docs.oracle.com/javase/tutorial/essential/concurrency/atomic.html (opens new window)）

实现原子性：

• 由Java内存模型来直接保证的原子性变量操作包括read、load、assign、use、store、write，我们大致可以认为基本数据类型变量、引用类型变量、声明为volatile的任何类型变量的访问读写是具备原子性的（long和double的非原子性协定：对于64位的数据，如long和double，Java内存模型规范允许虚拟机将没有被volatile修饰的64位数据的读写操作划分为两次32位的操作来进行，即允许虚拟机实现选择可以不保证64位数据类型的load、store、read和write这四个操作的原子性，即如果有多个线程共享一个并未声明为volatile的long或double类型的变量，并且同时对它们进行读取和修改操作，那么某些线程可能会读取到一个既非原值，也不是其他线程修改值的代表了“半个变量”的数值。但由于目前各种平台下的商用虚拟机几乎都选择把64位数据的读写操作作为原子操作来对待，因此在编写代码时一般也不需要将用到的long和double变量专门声明为volatile）。这些类型变量的读、写天然具有原子性，但类似于 “基本变量++” / “volatile++” 这种复合操作并没有原子性。
• 如果应用场景需要一个更大范围的原子性保证，需要使用同步块技术。Java内存模型提供了lock和unlock操作来满足这种需求。虚拟机提供了字节码指令monitorenter和monitorexist来隐式地使用这两个操作，这两个字节码指令反映到Java代码中就是同步快——synchronized关键字。

JMM的内存可见性保证

按程序类型，Java程序的内存可见性保证可以分为下列3类：

• 单线程程序。单线程程序不会出现内存可见性问题。编译器、runtime和处理器会共同确保单线程程序的执行结果与该程序在顺序一致性模型中的执行结果相同。
• 正确同步的多线程程序。正确同步的多线程程序的执行将具有顺序一致性（程序的执行结果与该程序在顺序一致性内存模型中的执行结果相同）。这是JMM关注的重点，JMM通过限制编译器和处理器的重排序来为程序员提供内存可见性保证。
• 未同步/未正确同步的多线程程序。JMM为它们提供了最小安全性保障：线程执行时读取到的值，要么是之前某个线程写入的值，要么是默认值未同步程序在JMM中的执行时，整体上是无序的，其执行结果无法预知。 JMM不保证未同步程序的执行结果与该程序在顺序一致性模型中的执行结果一致。

未同步程序在JMM中的执行时，整体上是无序的，其执行结果无法预知。未同步程序在两个模型中的执行特性有如下几个差异。

1）顺序一致性模型保证单线程内的操作会按程序的顺序执行，而JMM不保证单线程内的操作会按程序的顺序执行，比如正确同步的多线程程序在临界区内的重排序。

2）顺序一致性模型保证所有线程只能看到一致的操作执行顺序，而JMM不保证所有线程能看到一致的操作执行顺序。

3）顺序一致性模型保证对所有的内存读/写操作都具有原子性，而JMM不保证对64位的long型和double型变量的写操作具有原子性（32位处理器）。

JVM在32位处理器上运行时，可能会把一个64位long/double型变量的写操作拆分为两个32位的写操作来执行。这两个32位的写操作可能会被分配到不同的总线事务中执行，此时对这个64位变量的写操作将不具有原子性。从JSR-133内存模型开始（即从JDK5开始），仅仅只允许把一个64位long/double型变量的写操作拆分为两个32位的写操作来执行，任意的读操作在JSR-133中都必须具有原子性。

volatile的内存语义

volatile的特性

• 可见性：对一个volatile变量的读，总是能看到（任意线程）对这个volatile变量最后的写入。

当一个变量被volatile修饰时，那么对它的修改会立刻刷新到主存，当其它线程需要读取该变量时，会去内存中读取新值。而普通变量则不能保证这一点。

其实通过synchronized和Lock也能够保证可见性，线程在释放锁之前，会把共享变量值都刷回主存，但是synchronized和Lock的开销都更大。

• 原子性：对任意单个volatile变量的读/写具有原子性，但类似于volatile++这种复合操作不具有原子性（基于这点，我们通过会认为volatile不具备原子性）。volatile仅仅保证对单个volatile变量的读/写具有原子性，而锁的互斥执行的特性可以确保对整个临界区代码的执行具有原子性。

Java中，对基本数据类型的读取和赋值操作是原子性操作，所谓原子性操作就是指这些操作是不可中断的，要做一定做完，要么就没有执行。 比如：

i = 2;
j = i;
i++;
i = i + 1；

上面4个操作中，i=2是读取操作，必定是原子性操作，j=i你以为是原子性操作，其实吧，分为两步，一是读取i的值，然后再赋值给j,这就是2步操作了，称不上原子操作，i++和i = i + 1其实是等效的，读取i的值，加1，再写回主存，那就是3步操作了。所以上面的举例中，最后的值可能出现多种情况，就是因为满足不了原子性。

这么说来，只有简单的读取，赋值是原子操作，还只能是用数字赋值，用变量的话还多了一步读取变量值的操作。有个例外是，虚拟机规范中允许对64位数据类型(long和double)，分为2次32为的操作来处理，但是最新JDK实现还是实现了原子操作的。

JMM只实现了基本的原子性，像上面i++那样的操作，必须借助于synchronized和Lock来保证整块代码的原子性了。线程在释放锁之前，必然会把i的值刷回到主存的。

64位的long型和double型变量，只要它是volatile变量，对该变量的读/写就具有原子性。

• 有序性：对volatile修饰的变量的读写操作前后加上各种特定的内存屏障来禁止指令重排序来保障有序性。

在JSR-133之前的旧Java内存模型中，虽然不允许volatile变量之间重排序，但旧的Java内存模型允许volatile变量与普通变量重排序。为了提供一种比锁更轻量级的线程之间通信的机制，JSR-133专家组决定增强volatile的内存语义：严格限制编译器和处理器对volatile变量与普通变量的重排序，确保volatile的写-读和锁的释放-获取具有相同的内存语义。

JMM是允许编译器和处理器对指令重排序的，但是规定了as-if-serial语义，即不管怎么重排序，程序的执行结果不能改变。比如下面的程序段：

double pi = 3.14;    //A
double r = 1;        //B
double s= pi * r * r;//C

上面的语句，可以按照A->B->C执行，结果为3.14,但是也可以按照B->A->C的顺序执行，因为A、B是两句独立的语句，而C则依赖于A、B，所以A、B可以重排序，但是C却不能排到A、B的前面。JMM保证了重排序不会影响到单线程的执行，但是在多线程中却容易出问题。

比如这样的代码：

int a = 0;
bool flag = false;

public void write() {
    a = 2;              //1
    flag = true;        //2
}

public void multiply() {
    if (flag) {         //3
        int ret = a * a;//4
    }

}

假如有两个线程执行上述代码段，线程1先执行write，随后线程2再执行multiply，最后ret的值一定是4吗？结果不一定：

如图所示，write方法里的1和2做了重排序，线程1先对flag赋值为true，随后执行到线程2，ret直接计算出结果，再到线程1，这时候a才赋值为2,很明显迟了一步。

这时候可以为flag加上volatile关键字，禁止重排序，可以确保程序的“有序性”，也可以上重量级的synchronized和Lock来保证有序性,它们能保证那一块区域里的代码都是一次性执行完毕的。

另外，JMM具备一些先天的有序性,即不需要通过任何手段就可以保证的有序性，通常称为happens-before原则。<<JSR-133：Java Memory Model and Thread Specification>>定义了如下happens-before规则：

1. 程序顺序规则： 一个线程中的每个操作，happens-before于该线程中的任意后续操作
2. 监视器锁规则：对一个线程的解锁，happens-before于随后对这个线程的加锁
3. volatile变量规则： 对一个volatile域的写，happens-before于后续对这个volatile域的读
4. 传递性：如果A happens-before B ,且 B happens-before C, 那么 A happens-before C
5. start()规则： 如果线程A执行操作ThreadB_start()(启动线程B) , 那么A线程的ThreadB_start()happens-before 于B中的任意操作
6. join()原则： 如果A执行ThreadB.join()并且成功返回，那么线程B中的任意操作happens-before于线程A从ThreadB.join()操作成功返回。
7. interrupt()原则： 对线程interrupt()方法的调用先行发生于被中断线程代码检测到中断事件的发生，可以通过Thread.interrupted()方法检测是否有中断发生
8. finalize()原则：一个对象的初始化完成先行发生于它的finalize()方法的开始

第1条规则程序顺序规则是说在一个线程里，所有的操作都是按顺序的，但是在JMM里其实只要执行结果一样，是允许重排序的，这边的happens-before强调的重点也是单线程执行结果的正确性，但是无法保证多线程也是如此。

第2条规则监视器规则其实也好理解，就是在加锁之前，确定这个锁之前已经被释放了，才能继续加锁。

第3条规则，就适用到所讨论的volatile，如果一个线程先去写一个变量，另外一个线程再去读，那么写入操作一定在读操作之前。

第4条规则，就是happens-before的传递性。

volatile写-读的内存语义

• 当写一个volatile变量时，JMM会把该线程对应的本地内存中的共享变量值刷新到主内存。
• 当读一个volatile变量时，JMM会把该线程对应的本地内存置为无效，线程接下来将从主内存中读取共享变量。

volatile可见性实现原理

JMM内存交互层面实现

volatile修饰的变量的read、load、use操作和assign、store、write必须是连续的，即修改后必须立即同步回主内存，使用时必须从主内存刷新，由此保证volatile变量操作对多线程的可见性。

硬件层面实现

通过lock前缀指令，会锁定变量缓存行区域并写回主内存，这个操作称为“缓存锁定”，缓存一致性机制会阻止同时修改被两个以上处理器缓存的内存区域数据。一个处理器的缓存回写到内存会导致其他处理器的缓存无效。

指令重排序

Java语言规范规定JVM线程内部维持顺序化语义。即只要程序的最终结果与它顺序化情况的结果相等，那么指令的执行顺序可以与代码顺序不一致，此过程叫指令的重排序。

指令重排序的意义：JVM能根据处理器特性（CPU多级缓存系统、多核处理器等）适当的对机器指令进行重排序，使机器指令能更符合CPU的执行特性，最大限度的发挥机器性能。

在编译器与CPU处理器中都能执行指令重排优化操作

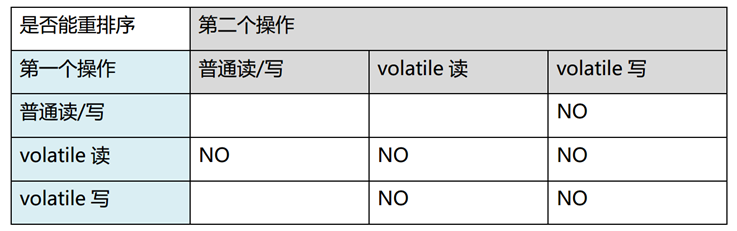

volatile重排序规则

volatile禁止重排序场景：

1. 第二个操作是volatile写，不管第一个操作是什么都不会重排序

2. 第一个操作是volatile读，不管第二个操作是什么都不会重排序

3. 第一个操作是volatile写，第二个操作是volatile读，也不会发生重排序

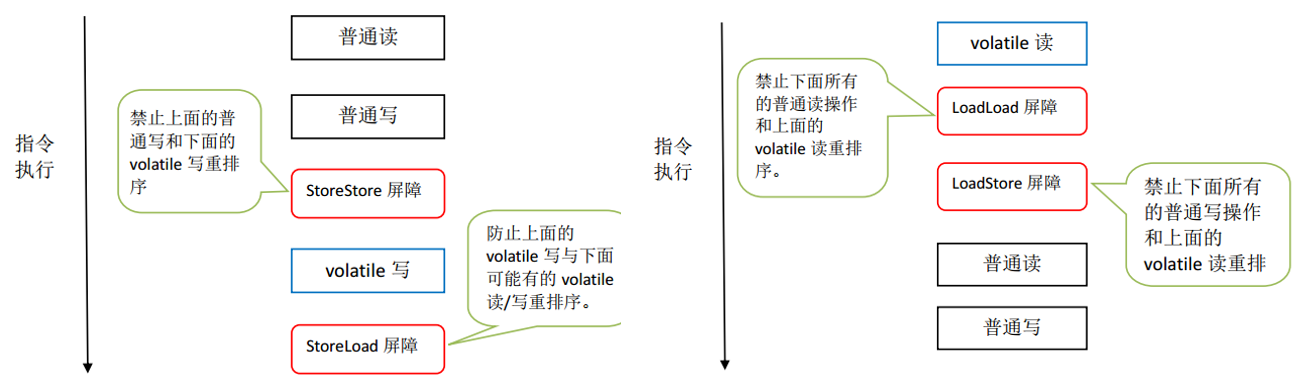

JMM内存屏障插入策略

1. 在每个volatile写操作的前面插入一个StoreStore屏障
2. 在每个volatile写操作的后面插入一个StoreLoad屏障
3. 在每个volatile读操作的后面插入一个LoadLoad屏障
4. 在每个volatile读操作的后面插入一个LoadStore屏障

JSR133规范

x86处理器不会对读-读、读-写和写-写操作做重排序, 会省略掉这3种操作类型对应的内存屏障。仅会对写-读操作做重排序，所以volatile写-读操作只需要在volatile写后插入StoreLoad屏障

JVM层面的内存屏障

在JSR规范中定义了4种内存屏障：

LoadLoad屏障：（指令Load1; LoadLoad; Load2），在Load2及后续读取操作要读取的数据被访问前，保证Load1要读取的数据被读取完毕。

LoadStore屏障：（指令Load1; LoadStore; Store2），在Store2及后续写入操作被刷出前，保证Load1要读取的数据被读取完毕。

StoreStore屏障：（指令Store1; StoreStore; Store2），在Store2及后续写入操作执行前，保证Store1的写入操作对其它处理器可见。

StoreLoad屏障：（指令Store1; StoreLoad; Load2），在Load2及后续所有读取操作执行前，保证Store1的写入对所有处理器可见。它的开销是四种屏障中最大的。在大多数处理器的实现中，这个屏障是个万能屏障，兼具其它三种内存屏障的功能

由于x86只有store load可能会重排序，所以只有JSR的StoreLoad屏障对应它的mfence或lock前缀指令，其他屏障对应空操作

硬件层内存屏障

硬件层提供了一系列的内存屏障 memory barrier / memory fence(Intel的提法)来提供一致性的能力。拿X86平台来说，有几种主要的内存屏障：

1. lfence，是一种Load Barrier 读屏障

2. sfence, 是一种Store Barrier 写屏障

3. mfence, 是一种全能型的屏障，具备lfence和sfence的能力

4. Lock前缀，Lock不是一种内存屏障，但是它能完成类似内存屏障的功能。Lock会对CPU总线和高速缓存加锁，可以理解为CPU指令级的一种锁。它后面可以跟ADD, ADC, AND, BTC, BTR, BTS, CMPXCHG, CMPXCH8B, DEC, INC, NEG, NOT, OR, SBB, SUB, XOR, XADD, and XCHG等指令。

内存屏障有两个能力：

1. 阻止屏障两边的指令重排序

2. 刷新处理器缓存/冲刷处理器缓存

对Load Barrier来说，在读指令前插入读屏障，可以让高速缓存中的数据失效，重新从主内存加载数据；对Store Barrier来说，在写指令之后插入写屏障，能让写入缓存的最新数据写回到主内存。

Lock前缀实现了类似的能力，它先对总线和缓存加锁，然后执行后面的指令，最后释放锁后会把高速缓存中的数据刷新回主内存。在Lock锁住总线的时候，其他CPU的读写请求都会被阻塞，直到锁释放。

不同硬件实现内存屏障的方式不同，Java内存模型屏蔽了这种底层硬件平台的差异，由JVM来为不同的平台生成相应的机器码。
